| الاسم التجاري: | Customized |
| الـ MOQ: | 300 |
| السعر: | Negotiatable |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 100000 قطعة / الشهر |
نظرة عامة
حلّ (ADAS AVM) لـ (CandidTech) يتجاوز الوظائف الأساسية لـ 360 درجة، بالإضافة إلى توفير رؤية شاملة لـ 360 درجة حول السيارة،كما يدعم العديد من ميزات ADAS الموسعة.
يقدم وظائف ADAS مثل "قاع السيارة الشفافوالذي يعطي السائقين رؤية واضحة للمنطقة تحت السيارة، مما يعزز السلامة أثناء الوقوف أو المناورات منخفضة السرعة.الكشف عن الكائنات المتحركة ((MOD)ويمكن لهذه الوظيفة التعرف بسرعة على أي أشياء متحركة في محيط السيارة، مما يساعد على منع الاصطدامات.تحذير مغادرة المسار ((LDWS))يمكن أن تنبيه السائق عندما تكون السيارة على وشك الانحراف عن مسارها دون إشارةوهذه الميزات قابلة للتخصيص، مما يسمح للمستخدمين بتكوينها وفقا لاحتياجاتهم وتفضيلاتهم الخاصة.

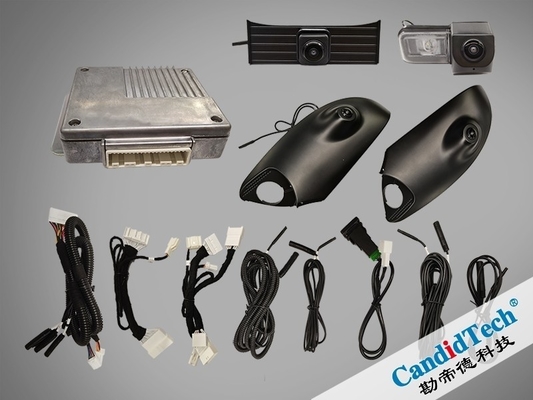

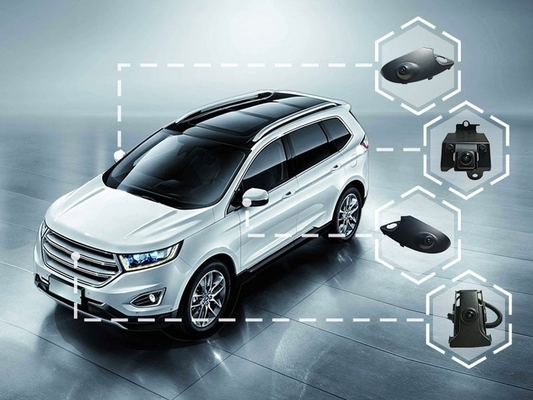

يتكون نظام كاميرات المركبات 360 من CandidTech من وحدة تحكم إلكترونية واحدة و أربع كاميرات.وحدة التحكم الالكتروني سوف تعالج الصور التي تم التقاطها من قبل الكاميرات الأربع ثم الخروج إلى شاشة عرض السيارة.

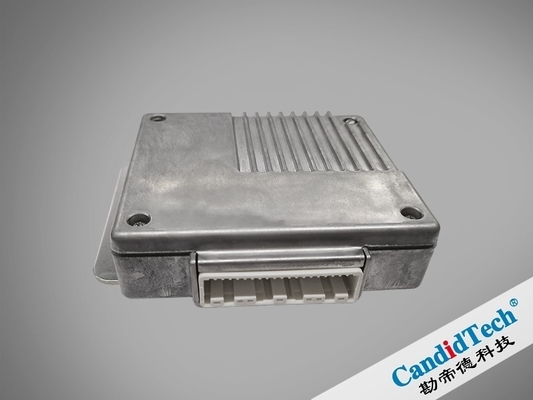

المواصفات - ECU
|
تشغيل الجهد |
9~16VDC |
| وقت بدء تشغيل النظام |
≤2S |
| استهلاك الطاقة |
<2A @13.5VDC |
| درجة حرارة العملية |
-40°C ~ 85°C |
| درجة حرارة التخزين |
-40°C ~ 95°C |
| تنسيق الفيديو المدخل |
CVBS/AHD/LVDS |
| تنسيق فيديو الخروج |
CVBS / HDMI / VGA / LVDS |
| قناة الفيديو |
4 قنوات |
| بيكسلات الخروج |
1280 * 720 ص |
| تأخير الإخراج |
3 إطار، الحد الأقصى < 100ms |

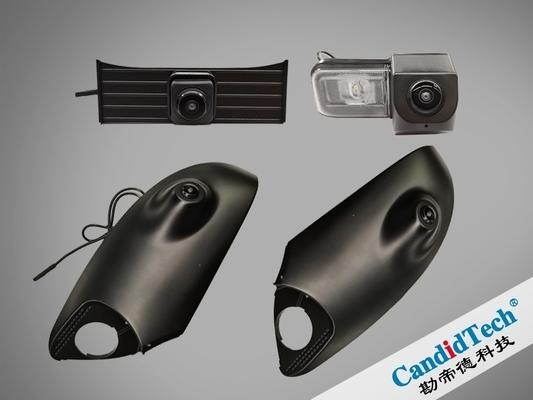

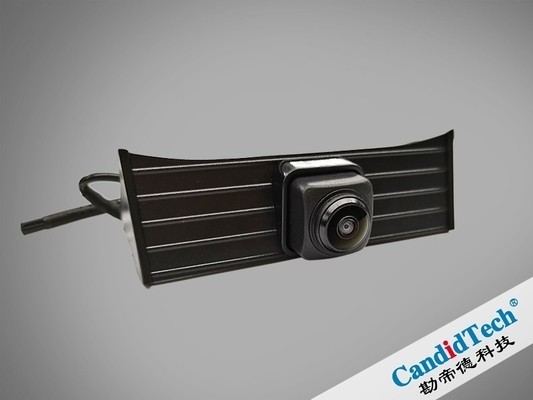

مواصفات الكاميرات 360
|
جهاز استشعار الصورة |
1⁄4 CMOS (NTSC) / ASX340 (1/4 " 4:3 IT CMOS) |
| تشغيل الجهد |
4.5V~5.5VDC؛ 6~16VDC |
| تيار التشغيل |
60mA @ 5.0VDC عادي |
| البكسلات النشطة |
1080 ((H) × 720 ((V)(يجب تحديد دقة الإخراج من الكاميرا بواسطة شاشة الإستمتاع داخل السيارة) |
| درجة حرارة العملية |
-40°C~95°C |
| درجة حرارة التخزين |
-40°C~85°C |
| القرارات |
خطوط أفقية ≥ 300؛ خطوط عمودية ≥ 300 |
| الضوء الدقيق |
≥ 50IRE@0.5 لوكس |
| نسبة S/N |
≥ 41dB MAX |
| النطاق الديناميكي |
≥ 120 ديسيبل |
| مستوى مقاومة للماء |
ISO20653 IP6K9K |
| FOV الأفقي |
192 درجة + 3 درجة |
| عموديالـ FOV |
142 درجة + 3 درجة |
| ميزان الأبيض التلقائي (AWB) |
نعم.. |
| التحكم التلقائي في المكاسب (AGC) |
نعم.. |
| التحكم التلقائي في التعرض (AEC) |
نعم.. |
| معدل الإطار |
30 إطار ثانية |
| نوع المظلة |
المظلة الإلكترونية المتدحرجة ((ERS)) |
| الحد الأدنى للضوء |
1.0lux |
وظائف أساسية
1) 2D حول عرض العرض
كاميرا رؤية السيارة 360 ستجمع الصور التي تم التقاطها بواسطة 4 كاميرات إلى عرض ثنائي الأبعاد 360 درجة حول السيارة بسلاسة، حتى يتمكن السائق من رؤية البيئة المحيطة بالسيارة بسهولة.
2) إظهار الصورة في اتجاه مختلف
نظام كاميرا رؤية الطيور 360 درجة يمكن أن يعرض الصور من اتجاهات مختلفة.
3) 3D في جميع أنحاء عرض عرض
4) تغييرات الرؤية
سوف يغير النظام وجهة نظر مختلفة وفقًا لإشارات التحول أو تبديل التروس أو زر AVM على التحكم المركزي للسيارة.
5) خط مساعدة ثابتة أو خط مساعدة ديناميكية للوقوف
عندما يقوم السائق بتحويل معدل التروس إلى "R"، سيظهر النظام عرضًا ثنائي الأبعاد حول المنظر والمنظر الخلفي.سيتم عرض خط المساعدة الثابتة أو الخط المساعد الديناميكي لمساعدة السائق في الوقوف أو التراجع..
ملاحظة: الخطوط المساعدة اختيارية، يمكن للعميل اختيار خط المساعدة الثابتة أو خط المساعدة الديناميكية حسب الطلب.
توسيع وظائف ADAS
1) وجهة نظر كاملة تحت السيارة
يمكن للنظام عرض منظر زاوية واسعة في صورة ثلاثية الأطراف ، ويغلق عرض الأفق إلى 180 درجة. ويساعد السائق على التحقق مما إذا كانت هناك سيارة أخرى تقترب عند القيادة خارج مكان الوقوف.
2) تحذير عن المسافة بواسطة الرادار بالموجات فوق الصوتية
نظام كاميرا موقع عمياء (CandidTech 360) لا يتضمن الرادار، يجب أن تكون السيارة مجهزة برادار لتحقيق هذه الوظيفة. أو يمكننا بعد تحميل الرادار حسب طلب العميل.
3) وظيفة DVR
نظام كاميرا رؤية السيارة CandidTech 360 يمكنه تخزين مقاطع الفيديو من الكاميرات الأربع وإخراجها إلى صورة 4 في 1 لوظيفة DVR.لتقديم أدلة فيديو حقيقية وقانونية.
بطاقة تخزين مدعومة: بطاقة TF ، تنسيق FAT32 ، أقصى 32GB.
4) كشف الكائنات المتحركة ((MOD)
عند ركن السيارة أو تشغيلها، من خلال تقنية التعرف على الصورة يمكن لنظام AVM اكتشاف الكائن المتحرك حول السيارة وإحذير السائق من تعديل سلوك القيادة.
5) نظام تحذير مغادرة المسار ((LDWS)
عندما تكون سرعة المركبة أسرع من 50 كم / ساعة ((يمكن تخصيص السرعة) ، فإن نظام AVM سوف يحدد خط المسار القياسي وفقًا لعرضه الثنائي الأبعاد.
إذا كان السائق يبتعد عن المسار الأصلي دون وعي ((دون استخدام إشارة التحول) ، يمكن للنظام إعطاء تنبيه على 0.5 ثانية قبل مغادرة المسار،لتذكير السائق بحالة مغادرة الحلبة للسيارة، مما يوفر المزيد من وقت الاستجابة للسائق ، مما يقلل إلى حد كبير من الاصطدام الناجم عن انحراف المسار.
ما هي المزايا الرئيسية لشركة CandidTech لتطوير نظام 360 AVM؟
نحن نضمن الاتصال الموثوق به وتوصيل البيانات بسرعة عالية باستخدام بروتوكولات الاتصال المتقدمة مثل GMSLيمكننا نقل كميات كبيرة من بيانات الصورة من الكاميرات إلى وحدة المعالجة المركزية في الوقت الحقيقي دون فقدان الإشارة أو التأخيرهذا أمر بالغ الأهمية للعمل السلس للنظام، خاصة عندما يتعلق الأمر بتطبيقات الوقت الحقيقي مثل توجيه وقوف السيارات الديناميكي.
للحصول على مزيد من المعلومات عن الميزات والوظائف المبتكرة لنظام Candid 360 surround view، يرجى الاتصال بالبريد الإلكتروني sales2@candidelectronics.com لمزيد من المناقشة.
خطوط منتجاتنا الحالية تغطي كاميرات المركبات لمختلف التطبيقات: بما في ذلكالرؤية الخلفية والرؤية الأمامية والرؤية الجانبية والرؤية المحيطة ، كاميرات الدرج ، أنظمة مراقبة الرؤية المحيطة ، منتجات ADAS ، CMS ((نظام مراقبة الكاميرا) ، OMS ((نظام مراقبة المقيمين) ، DMS ((نظام مراقبة السائق)، وما شابه ذلك. يرجى البريد الإلكتروني:sales2@candidelectronics.comلمزيد من التفاصيل
