نظام 360 AVM
Created with Pixso.

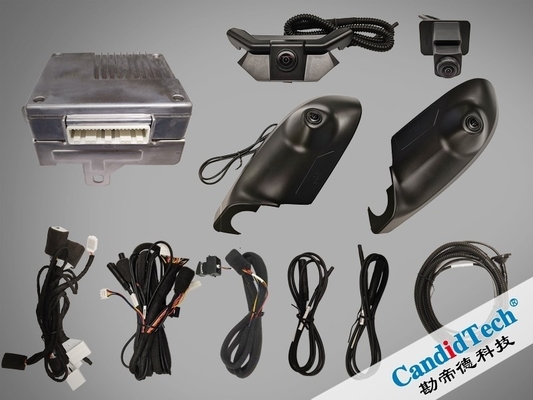

T3 360 نظام AVM CVBS مدخل الكاميرا AHD و CVBS HDMI Output تصميم متوافق مع NTSC PAL

T3 360 نظام AVM CVBS مدخل الكاميرا AHD و CVBS HDMI Output تصميم متوافق مع NTSC PAL

الاسم التجاري: Customized
الـ MOQ: 300
سعر: Negotiatable
شروط الدفع: T / T ، L / C.
القدرة على التوريد: 100000 قطعة / الشهر
معلومات مفصلة
إصدار الشهادات:
E-Mark, CE, FCC, RoHS
إدخال الكاميرا:
كفبس/أهد
إخراج الإشارة:
CVBS/HDMI/VGA
إغراء العمل. يتراوح:
-40 درجة مئوية ~ 85 درجة مئوية -40 درجة فهرنهايت ~ 185 درجة فهرنهايت
معيار إخراج الإشارة:
نتسك / بال
عرض:
عرض ثنائي الأبعاد/ثلاثي الأبعاد
ميزات أداس:
المساعدة في ركن السيارة، والتحذير من مسافة الرادار بالموجات فوق الصوتية، ووظيفة مسجل الفيديو الرقمي،
تصنيف مقاوم للماء والغبار:
IP69K
طلب:
السيارات
تفاصيل التغليف:
عبوات تصدير منتظمة ، مخصصة
القدرة على العرض:
100000 قطعة / الشهر
إبراز:

نظام T3 360 AVM

,

نظام CVBS 360 AVM

,

كاميرا AHD

وصف المنتج
نظرة عامة

حل T3 360AVM من CandidTech يدعم إدخال إشارة كاميرا CVBS وكاميرا AHD بتنسيق NTSC / PAL وإخراج إشارة فيديو CVBS و VGA و HDMI ،ضمان التكامل السلس مع أنظمة العرض الخاصة بالسيارات.

وبالإضافة إلى ذلك، يقدم هذا الحل ميزات قوية مثل حقل FOV (حقل الرؤية) والقدرة على طبقة خطوط المسار وغيرها من المعلومات ذات الصلة.

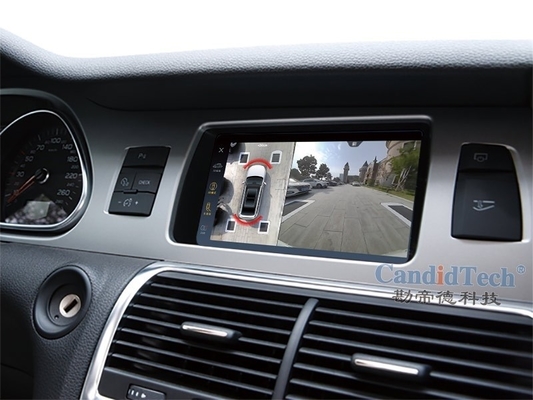

نظام ECU يرسل بيانات الصورة المحسنة إلى نهاية الشاشة داخل السيارة، وتقديم تأثير بصري واضح وبديهي.يمكن أن يخلق رؤية 360 درجة للسيارة، مما يمنح السائقين رؤية شاملة لمناطق السيارة المحيطة، مما يحسن بشكل كبير سلامة القيادة وراحة القيادة.

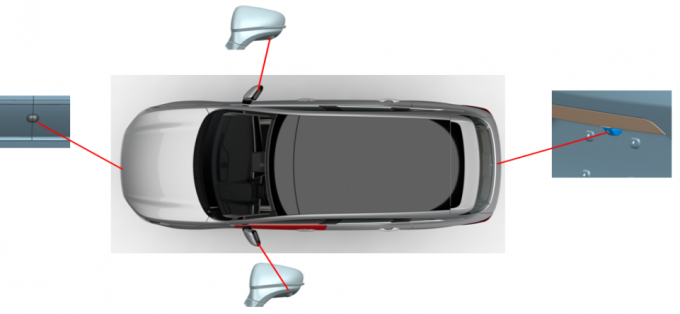

 360 AVM System


وقد حقق اقتراح نظام T3 360 AVM من CandidTech إنتاجًا جماعيًا في مشاريع مثل Alphard و Vellfire في هونغ كونغ و ماليزيا ، وكذلك Subaru و Sylphy في سنغافورة.

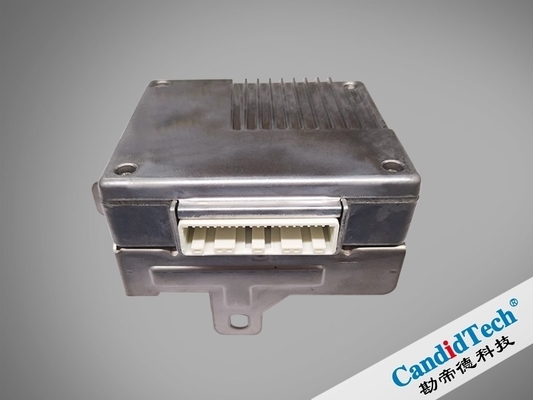

المواصفات - ECU

تشغيل الجهد

9 ~ 32VDC
تيار التشغيل < 1A @ 13.5VDC
تيار هادئ < 1mA
استهلاك الطاقة < 15 واط
وقت البدء البارد <4S
درجة حرارة العملية -40°C ~ 70°C
درجة حرارة التخزين -40°C ~ 85°C
تنسيق فيديو الخروج NTSC / PAL
إشارة الفيديو الخارجة CVBS / HDMI / VGA
تأخير تبديل الفيديو < 50 ثانية
معدل الإطار الخارجي 30 إطار ثانية
تأخير بين الصور <100ms ((أقل من 3 إطارات)

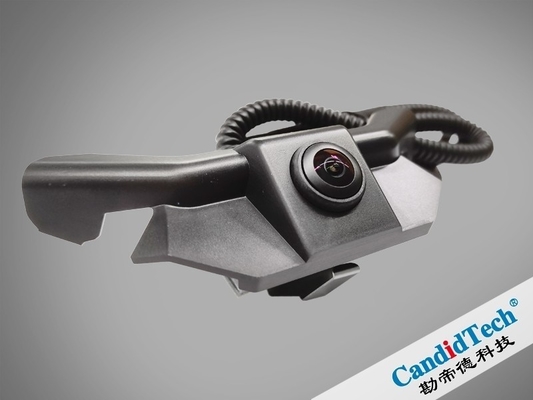

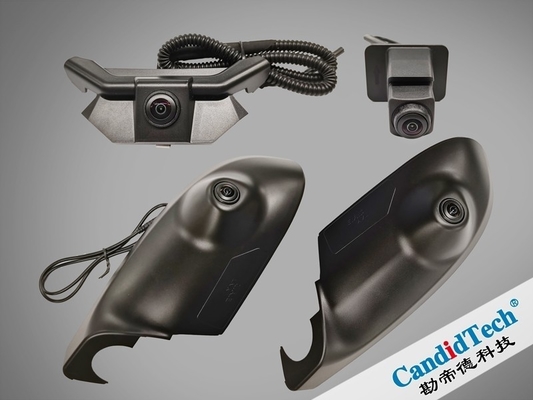

مواصفات الكاميرات

جهاز استشعار الصورة

ASX340 (1/4" 4:3 IT CMOS)
تشغيل الجهد 4.5 فولت ~ 5.5 فولت
تيار التشغيل < 100mA
درجة حرارة العملية -40°C ~ 85°C
درجة حرارة التخزين -40°C ~ 85°C
رطوبة العمل 90±5٪ RH
مستوى مقاوم للماء ((مع حزام الأسلاك) IP69
البكسلات النشطة 720 ((H) × 480 ((V)
FOV الأفقي 192±4 درجة
القوة العمودية 142±4 درجة
تنسيق مخرج الفيديو NTSC / PAL
إشارة الكاميرا CVBS / AHD
نسبة S/N > 46 ديسيبل
النطاق الديناميكي 73.8 ديسيبل
ميزان الأبيض التلقائي (AWB) نعم..
التحكم التلقائي في المكاسب (AGC) نعم..
التحكم التلقائي في التعرض (AEC) نعم..
معدل الإطار 30 إطار ثانية
نوع المظلة المظلة الإلكترونية المتحركة (ERS)
الحد الأدنى للضوء 1.0lux (50 IRE بما في ذلك الإعداد)
وقت الاستجابة < 1s (من صورة غير واضحة إلى صورة واضحة)
دقة الصورة خطوط أفقية ≥ 300؛ خطوط عمودية ≥ 300
دقة المحور البصري ± 2 درجة

ما هي المزايا الرئيسية لشركة CandidTech لتطوير نظام 360 AVM؟ 1تقنية الاندماج المتقدمة للمستشعرات

وباعتبارنا موردي المستوى الأول والثاني ذوي الخبرة منذ 10 سنوات في مجال قطع غيار صناعة السيارات من نوع OEM/ODM، فقد إتقاننا تقنية اندماج أجهزة الاستشعار المتقدمة.نحن ندعم دمج العديد من الكاميرات عالية الدقة، أجهزة استشعار بالموجات فوق الصوتية وأحيانا حتى أجهزة استشعار رادار.

2معالجة الصور عالية الأداء

الخوارزميات عالية الأداء في معالجة الصور التي طورناها في المنزل هي ميزة رئيسية. هذه الخوارزميات يمكن أن تعالج بسرعة كمية كبيرة من بيانات الصور التي تم التقاطها من قبل الكاميرات.إنها تعزز جودة الصورة، وتصحيح تشويه العدسة، وإجراء خياطة في الوقت الفعلي من العديد من وجهات نظر الكاميرا لخلق وجهة نظر طائر 360 درجة بسلاسة.هذا يضمن أن السائق يمكن أن نرى بوضوح جميع العقبات والمخاطر المحتملة حول السيارةحتى في ظروف الإضاءة المعقدة.

3حلول برمجيات مخصصة

نحن نقدم حلول برمجيات مخصصة للغاية مصممة للاحتياجات المحددة لمصنعي السيارات المختلفين.يمكن دمج برنامجنا مع نظام الترفيه الموجود في السيارة، أنظمة مساعدة السائق، و ECU. وهذا يسمح للعمل السلس والتحكم في نظام 360 درجة المنظر المحيطي.

4اتصال موثوق به ونقل البيانات

نحن نضمن الاتصال الموثوق به وتوصيل البيانات بسرعة عالية باستخدام بروتوكولات الاتصال المتقدمة مثل GMSLيمكننا نقل كميات كبيرة من بيانات الصورة من الكاميرات إلى وحدة المعالجة المركزية في الوقت الحقيقي دون فقدان الإشارة أو التأخيرهذا أمر بالغ الأهمية للعمل السلس للنظام، خاصة عندما يتعلق الأمر بتطبيقات الوقت الحقيقي مثل توجيه وقوف السيارات الديناميكي.

5التكيف الممتاز مع البيئة

تم تصميم منتجاتنا لتكون قابلة للتكيف مع البيئة بشكل ممتاز. يمكنها تحمل مجموعة واسعة من درجات الحرارة، من البرد الشديد إلى الظروف الحارة للغاية.مع درجات عالية من مقاومة الماء والغبار (IP67 أو أعلى)، كاميراتنا وأجهزة الاستشعار يمكن أن تعمل بشكل طبيعي في مختلف الظروف الجوية القاسية والطرق. وهذا يضمن الموثوقية على المدى الطويل والاستقرار من نظام 360 درجةوالذي يحظى بتقدير كبير من قبل شركات صناعة السيارات.

لمزيد من المعلومات عن الميزات والوظائف المبتكرة لنظام Candid 360 surround view، يرجى زيارة [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

خطوط منتجاتنا الحالية تغطي كاميرات المركبات لمختلف التطبيقات: بما في ذلكالرؤية الخلفية والرؤية الأمامية والرؤية الجانبية والرؤية المحيطة ، كاميرات الدرج ، أنظمة مراقبة الرؤية المحيطة ، منتجات ADAS ، CMS ((نظام مراقبة الكاميرا) ، OMS ((نظام مراقبة المقيمين) ، DMS ((نظام مراقبة السائق)الرجاء إرسال بريد إلكتروني إلى: sales2@candidelectronics.com لمزيد من التفاصيل.
